UHSDR-QRP – kompakter QRP-Transceiver

Für meine SOTA-Aktivierungen (Summits on the Air) nutze ich unter anderem neuerdings diesen kompakten UHSDR-QRP HF SDR Transceiver. Das Gerät ist klein, leicht und bietet trotzdem viele Funktionen, die man sonst eher von größeren Amateurfunkgeräten kennt.

Ich hatte den Transceiver inzwischen mehrfach draußen im Einsatz und bin damit sehr zufrieden. Empfang und Bedienung funktionieren einwandfrei, und gerade für den portablen QRP-Betrieb ist das Gerät für mich eine interessante Lösung.

Mein Exemplar konnte ich für rund 290 Euro bekommen. Damit hatte ich wirklich Glück, denn vergleichbare Geräte beziehungsweise entsprechende UHSDR-Varianten werden inzwischen häufig deutlich teurer angeboten.

Technische Daten und Ausstattung des UHSDR-QRP

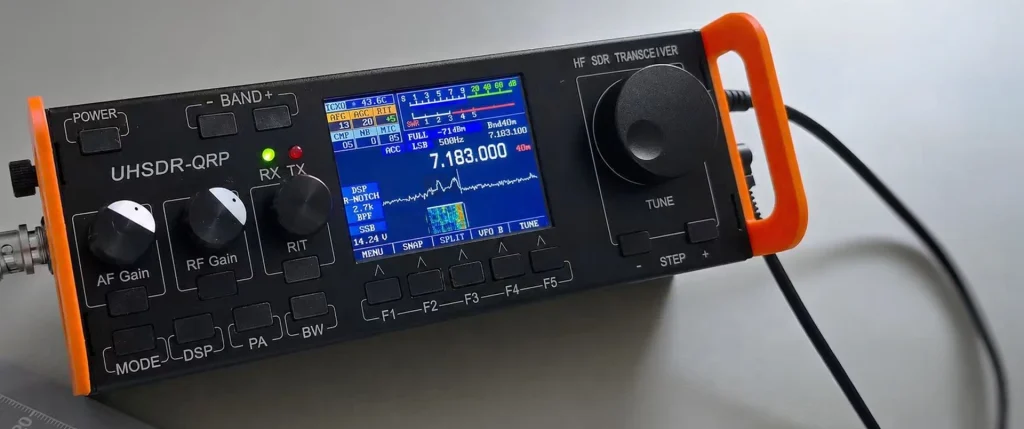

Der UHSDR-QRP ist ein kompakter HF-SDR-Transceiver für den portablen Amateurfunkbetrieb. Neben der klassischen Bedienung bietet das Gerät ein Farbdisplay mit dynamischer Spektrum- und Wasserfalldarstellung sowie zahlreiche DSP-Funktionen.

Die folgenden technischen Daten beziehen sich auf die Angaben des Verkäufers zu meiner konkreten Geräteversion:

• Empfangsbereich: 2,5–30 MHz laut Grundangabe; nominell 3,5–30 MHz, größte kontinuierliche Abdeckung 1,8–32 MHz
• Sendebereiche: 80, 60, 40, 30, 20, 17, 15, 12 und 10 Meter
• Betriebsarten: SSB, CW und AM
• Sendeleistung: 10 W Nennleistung, bis zu 15 W bei 13,8 V in Stellung FULL
• Kleinster Frequenzschritt: 1 Hz
• Antennenimpedanz: 50 Ohm
• Frequenzstabilität: ±1,5 ppm; mit TCXO-M ±0,5 ppm
• RIT-Bereich: ±1 kHz
• SSB-Selektivität: 2,3 kHz bei −6 dB
• CW-Selektivität: 500 Hz bei −6 dB
• Dynamikumfang: besser als 95 dB
• Spurious-Unterdrückung: ≥ 40 dBc
• Trägerunterdrückung: ≥ 45 dBc
• Audioausgang: 0,5 W an 8 Ohm
• Betriebsspannung: 9–15 V DC
• Stromaufnahme beim Empfang: ca. 410–440 mA bei maximaler Displayhelligkeit
• Stromaufnahme beim Senden: ca. 1,5 A bei 5 W bzw. bis zu 3 A bei voller Leistung
• Abmessungen: ca. 190 × 69 × 45 mm
• Gewicht: ca. 0,9 kg
• Betriebstemperatur: −10 bis +60 °C

SDR-, DSP- und Messfunktionen

Zur Ausstattung gehören eine dynamische Wasserfalldarstellung des Spektrums, digitale DSP-Rauschunterdrückung sowie ein automatischer Kerbfilter (Notch Filter). Verschiedene Betriebszustände wie VFO und SPLIT stehen ebenfalls zur Verfügung.

Interessant für den praktischen Funkbetrieb sind außerdem die integrierten Anzeige- und Messfunktionen. Das Gerät kann unter anderem SWR, Versorgungsspannung, Signalstärke und ALC darstellen. Hinzu kommen ein Audiofrequenzmesser sowie eine einstellbare Mikrofonverstärkung.

Für FT8 besonders interessant: integrierte USB-Soundkarte

Für mich ist die integrierte USB-Soundkartenfunktion ein besonders interessantes Ausstattungsmerkmal. Laut Verkäufer ist diese unter anderem für den Betrieb mit WSJT-X vorgesehen.

Ich selbst nutze den Transceiver allerdings gerne zusammen mit meinem Smartphone und FT8CN. Diese Kombination funktioniert bei mir sehr gut und ist gerade bei SOTA-Aktivierungen praktisch, weil ich für FT8 nicht zusätzlich einen Laptop mit auf den Berg nehmen muss.

Sendeleistung

Mit 10 Watt Nennleistung und bis zu 15 Watt bei 13,8 Volt, liegt mein Gerät leistungsmäßig etwas oberhalb eines klassischen 5-Watt-QRP-Transceivers. Für meine portable Nutzung ist das durchaus angenehm, da sich die Ausgangsleistung entsprechend an die jeweilige Situation anpassen lässt.

Mein Fazit zum UHSDR-QRP

Für meine SOTA-Aktivierungen und den portablen Amateurfunkbetrieb hat sich der UHSDR-QRP bisher sehr gut bewährt. Das Gerät ist kompakt, bietet eine ordentliche Sendeleistung und bringt mit Spektrum, Wasserfall, DSP, Notchfilter sowie den verschiedenen Mess- und Anzeigefunktionen erstaunlich viel Ausstattung mit.

Besonders gefällt mir die Möglichkeit, FT8 mobil mit FT8CN auf dem Smartphone zu betreiben. Ich hatte den Transceiver inzwischen mehrfach im Einsatz und er hat bisher einwandfrei funktioniert.

Für die 290 Euro, die ich für mein Exemplar bezahlt habe, war das Gerät für mich ein ausgesprochen guter Kauf. Gerade für SOTA ist es inzwischen einer meiner interessanteren kleinen Transceiver – überschaubar in den Abmessungen, vielseitig und mit genügend Funktionen für eine komplette portable HF-Station.
